با علایم اختصاصی در میلگرد آشنا شوید

 علایم اختصاری رایج روی میلگردها

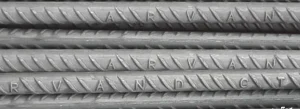

این علایم معمولاً به صورت برجسته یا حک‌شده روی بدنه میلگردها قرار می‌گیرند هر کارخانه تولیدکننده میلگرد یک علامت اختصاری منحصر به فرد دارد که معمولاً به صورت یک حرف یا نماد است.(مثال: علامت “ف” برای کارخانه فولاد مبارکه اصفهان)  به این علایم علامت کارخانه تولیدکننده گفته میشود.بر روی میلگرد ها بخشی است به عنوان مشخصات مقاومت تسلیم میلگرد این بخش نشان‌دهنده مقاومت تسلیم میلگرد بر حسب مگاپاسکال (MPa) است.(مثال: عدد ۴۰۰ به معنای مقاومت تسلیم ۴۰۰ مگاپاسکال (معادل ۴۰۰۰ کیلوگرم بر سانتیمتر مربع)برخی میلگردها دارای علایمی هستند که نشان‌دهنده نوع فولاد یا استاندارد تولید هستند.(مثال: حرف S نشان‌دهنده فولاد ساده کربنی (طبق استاندارد ASTM) است) این علایم ها نشان دهنده نوع فولاد و استاندارد تولید است.قطر اسمی میلگرد معمولاً به صورت عدد روی آن حک می‌شود.(مثال: عدد ۱۶ به معنای میلگرد با قطر اسمی ۱۶ میلی‌متر).درجه میلگرد نشان‌دهنده خواص مکانیکی و شیمیایی آن است.(مثال: در استاندارد ASTM، میلگردهای Grade 60 دارای مقاومت تسلیم ۶۰ کیلوپوند بر اینچ مربع هستند) برخی میلگردها دارای علایم اضافی مانند خطوط طولی یا مارپیچ هستند که نشان‌دهنده نوع آج یا کلاس میلگرد است.

انواع میلگرد بر اساس علایم اختصاری

میلگردها بر اساس علایم اختصاری و استانداردهای مختلف به دسته‌های زیر تقسیم می‌شوند:میلگردهای ساده (آجدار) معمولاً بدون آج هستند و با حروفی مانند S (ساده) یا R (روان) مشخص می‌شوند. میلگردهای آجدار دارای آج‌های مارپیچ یا عرضی هستند و با علایمی مانند A2(میلگرد نرم با مقاومت تسلیم ۳۰۰ مگاپاسکال)A3(میلگرد نیمه‌سخت با مقاومت تسلیم ۴۰۰ مگاپاسکال)یا A4 (میلگرد سخت با مقاومت تسلیم ۵۰۰ مگاپاسکال) مشخص می‌شوند. در میلگردهای استاندارد ASTM میلگردها با علایمی مانند Grade 40، Grade 60 یا Grade 75 مشخص می‌شوند که نشان‌دهنده مقاومت تسلیم آنها بر حسب کیلوپوند بر اینچ مربع (ksi) است.

علایم اختصاری در استانداردهای مختلف:

علایم اختصاری میلگردها در استانداردهای مختلف (مانند ایران، اروپا، آمریکا و …) متفاوت هستند.استاندارد ایران ISIRI (میلگردهای تولیدی در ایران معمولاً با علایمی مانند A2، A3 و A4 مشخص می‌شوند.مثال: میلگرد A3 با مقاومت تسلیم ۴۰۰ مگاپاسکال)استاندارد اروپایی DIN (میلگردها با علایمی مانند B500A، B500B و B500C مشخص می‌شوند که نشان‌دهنده مقاومت تسلیم و شکل آج هستند)استاندارد آمریکایی ASTM(میلگردها با علایمی مانند Grade 40، Grade 60 و Grade 75 مشخص می‌شوند)

نمونه علایم اختصاری روی میلگرد

یک نمونه از علایم اختصاری روی میلگرد ممکن است به این شکل باشد:ف ۱۶ A3 400

ف( علامت کارخانه فولاد مبارکه اصفهان) ۱۶( قطر اسمی میلگرد ۱۶ میلی‌متر) A3(نوع میلگرد (نیمه‌سخت) ۴۰۰(مقاومت تسلیم ۴۰۰ مگاپاسکال)

 علامت اختصاری کارخانجات میلگرد:

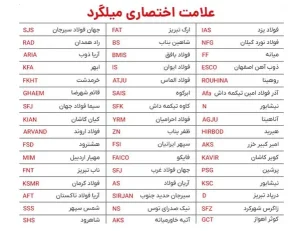

این علایم به علت شناسایی کیفیت میلگرد که باعث کمک به تشخیص مقاومت و کاربرد میلگرد میشود و رعایت استانداردها که باعث اطمینان از مطابقت میلگرد با استانداردهای فنی میشود و در نهایت جلوگیری از اشتباهات که باعث جلوگیری از استفاده نادرست از میلگردها در سازه‌ها.با توجه به طولانی بودن نام عموم کارخانه‌های تولید کننده میلگرد، آن‌ها علامت اختصاری خودشان را روی هر کدام از میلگردها هک می‌کنند. در جدول زیر نام و علامت اختصاری کارخانجات میلگرد را درج کرده‌ایم.
