روش قالب تونلی یکی از پیشرفته ترین تکنیک های صنعتی سازی در ساخت وساز است که با هدف افزایش سرعت، ارتقای کیفیت و ایجاد سازه ای یکپارچه توسعه یافته است. در این شیوه، دیوارها و سقف هر طبقه به صورت همزمان بتن ریزی می شوند و همین موضوع باعث می شود چرخه اجرا کوتاه تر و هماهنگی سازه ای بیشتر شود. در سال های اخیر، به ویژه در پروژه های انبوه سازی و ساختمان های با تیپ پلان تکرارشونده، استفاده از این سیستم به عنوان یک راهکار اقتصادی و فنی مورد توجه مهندسان و کارفرمایان قرار گرفته است.

در برآورد اقتصادی اجرای سیستم قالب تونلی، نوسانات قیمت آهن می تواند تأثیر قابل توجهی بر هزینه تمام شده تجهیزات و سازه داشته باشد.

قالب تونلی چیست؟

قالب تونلی یک سیستم قالب بندی یکپارچه و فلزی است که برای اجرای همزمان دیوارهای باربر و سقف بتن آرمه طراحی شده است. این قالب ها به صورت نیم تونل یا جفت تونل ساخته می شوند و پس از استقرار در محل، فضایی شبیه یک تونل ایجاد می کنند که در آن بتن ریزی انجام می شود. نتیجه این فرآیند، سازه ای با پیوستگی بالا و عملکرد مناسب در برابر بارهای ثقلی و جانبی است.

تاریخچه استفاده از قالب تونلی

ریشه های استفاده از این روش به کشورهای اروپایی بازمی گردد؛ جایی که نیاز به ساخت سریع مسکن پس از جنگ جهانی دوم، مهندسان را به سمت روش های صنعتی سوق داد. به مرور زمان، با توسعه فناوری قالب ها و تجهیزات حمل، این سیستم در پروژه های مسکونی، هتل ها و خوابگاه ها در سراسر جهان گسترش یافت و امروز به عنوان یکی از روش های شاخص ساخت صنعتی شناخته می شود.

کاربردهای رایج در پروژه های ساختمانی

بیشترین کاربرد قالب تونلی در ساختمان هایی است که دارای پلان های منظم و تکرارشونده هستند؛ مانند مجتمع های مسکونی، خوابگاه ها، بیمارستان ها و هتل ها. در چنین پروژه هایی، تکرارپذیری واحدها باعث می شود بهره وری سیستم به حداکثر برسد و هزینه تمام شده کاهش پیدا کند.

اجزای اصلی سیستم قالب تونلی

قالب دیوار

قالب های دیواری صفحات فلزی مستحکمی هستند که شکل و ضخامت دیوارهای باربر را تعیین می کنند. این بخش از سیستم باید دارای صلبیت کافی باشد تا در برابر فشار جانبی بتن تازه تغییر شکل ندهد و سطحی صاف و یکنواخت ایجاد کند.

قالب سقف

بخش سقف معمولاً به صورت صفحه ای افقی به قالب دیوار متصل می شود و امکان بتن ریزی همزمان سقف را فراهم می کند. طراحی دقیق این قسمت نقش مهمی در کنترل خیز و حفظ تراز سقف دارد.

اتصالات و متعلقات قالب

انواع پین، گوه، جک های تنظیم و مهاربندها اجزایی هستند که اتصال ایمن و دقیق قالب ها را تضمین می کنند. کیفیت این قطعات مستقیماً بر سرعت مونتاژ و دقت نهایی سازه اثر می گذارد.

تجهیزات جابجایی و حمل

جرثقیل برجی یا تجهیزات لیفتینگ برای انتقال قالب ها از یک دهانه به دهانه دیگر استفاده می شوند. برنامه ریزی مناسب برای این جابجایی ها نقش مهمی در حفظ ریتم اجرایی پروژه دارد.

از آنجا که بخشی از بارهای سازه ای توسط مقاطع فولادی منتقل می شود، بررسی به روز قیمت تیرآهن برای برنامه ریزی مالی پروژه ضروری است.

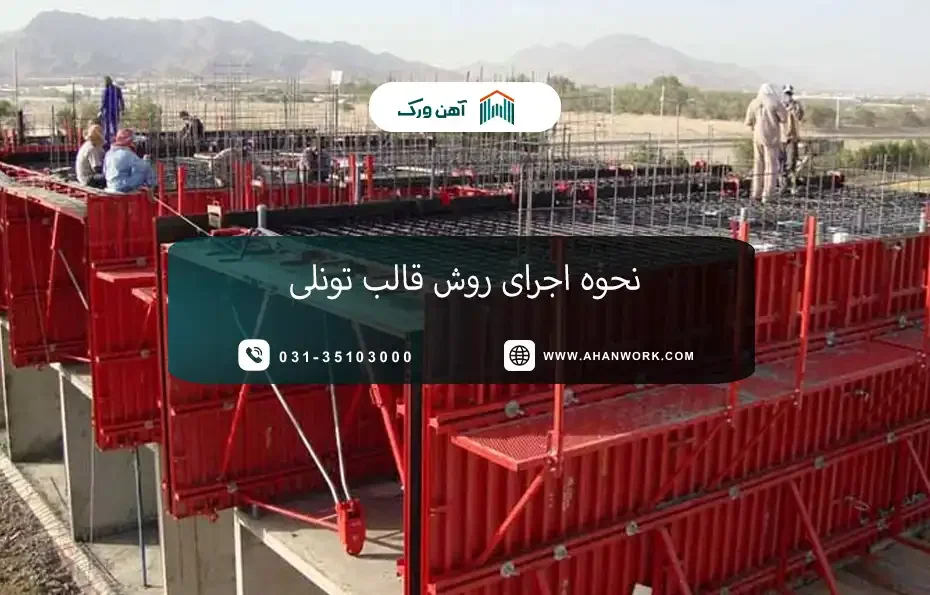

مراحل اجرای روش قالب تونلی

آماده سازی بستر و فونداسیون

پیش از شروع، سطح فونداسیون باید کاملاً تراز و آماده باشد. هرگونه ناهمواری در این مرحله می تواند به خطای تجمعی در طبقات بعدی منجر شود، بنابراین کنترل دقیق ابعاد و محل دیوارها اهمیت زیادی دارد.

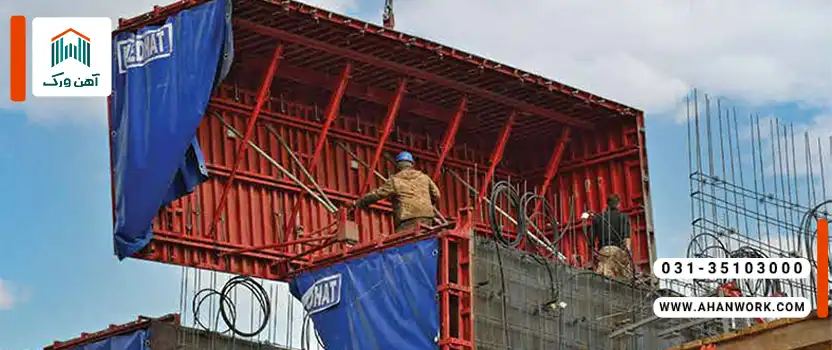

مونتاژ و استقرار قالب ها

قالب ها طبق نقشه اجرایی در محل قرار گرفته و توسط جک ها و مهاربندها تثبیت می شوند. در این مرحله، تنظیم دقیق فاصله ها و هم راستایی قالب ها برای جلوگیری از نشت بتن و ایجاد سطحی یکنواخت ضروری است.

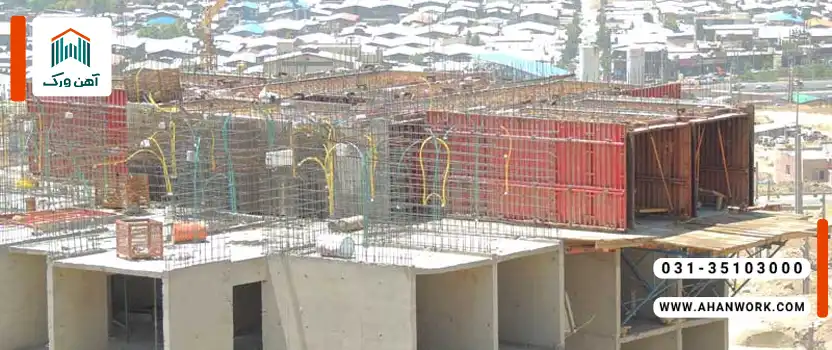

آرماتوربندی دیوار و سقف

پس از استقرار قالب ها، شبکه میلگرد دیوار و سقف مطابق نقشه ها اجرا می شود. رعایت فاصله پوشش بتن و اتصال صحیح میلگردها، نقش تعیین کننده ای در عملکرد سازه ای دارد.

بتن ریزی همزمان دیوار و سقف

یکی از ویژگی های شاخص این روش، بتن ریزی یکپارچه است که باعث حذف درز سرد و افزایش انسجام سازه می شود. کنترل اسلامپ بتن، سرعت ریختن و ویبره مناسب برای دستیابی به تراکم مطلوب ضروری است.

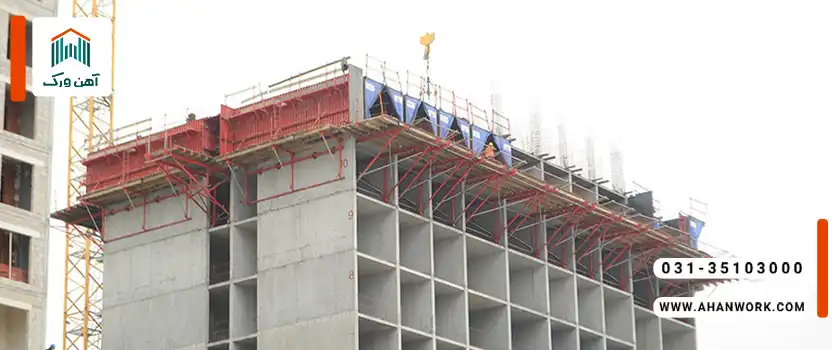

باز کردن قالب و انتقال به طبقه بعد

پس از رسیدن بتن به مقاومت اولیه، قالب ها باز شده و به دهانه بعدی منتقل می شوند. این چرخه معمولاً به صورت روزانه یا چندروزه تکرار می شود و ریتم مشخصی به پروژه می دهد.

مزایای استفاده از قالب تونلی

افزایش سرعت اجرا

ماهیت چرخه ای این سیستم باعث می شود هر طبقه در مدت کوتاهی اجرا شود و زمان کلی پروژه به شکل محسوسی کاهش یابد.

کاهش هزینه های نیروی انسانی

به دلیل صنعتی بودن فرآیند، نیاز به نیروی کار گسترده کمتر است و فعالیت ها بیشتر به صورت مکانیزه انجام می شود.

کیفیت و یکپارچگی سازه

بتن ریزی همزمان دیوار و سقف موجب حذف درزهای اجرایی و افزایش عملکرد لرزه ای ساختمان می شود و سطح نهایی نیز کیفیت بالاتری دارد.

کاهش پرت مصالح

به دلیل دقت بالای قالب ها و کنترل بهتر مصرف بتن، میزان هدررفت مصالح به حداقل می رسد و مدیریت هزینه ها بهبود پیدا می کند.

معایب و محدودیت های قالب تونلی

هزینه اولیه بالا

سرمایه گذاری اولیه برای تهیه قالب ها و تجهیزات نسبتاً زیاد است و معمولاً در پروژه های کوچک توجیه اقتصادی کمتری دارد.

محدودیت در طراحی معماری

این سیستم بیشتر برای پلان های منظم مناسب است و ایجاد تنوع زیاد در فضاها می تواند اجرای آن را دشوار کند.

نیاز به برنامه ریزی دقیق اجرایی

هماهنگی میان تیم های مختلف و برنامه ریزی دقیق زمانی برای جلوگیری از توقف چرخه اجرا ضروری است؛ در غیر این صورت مزیت سرعت از بین می رود.

در مرحله آرماتوربندی دیوار و سقف، تغییرات قیمت میلگرد نقش مستقیمی در مدیریت بودجه و زمان بندی خرید مصالح ایفا می کند.

نکات فنی و اجرایی مهم قالب تونلی

کنترل تراز و شاقولی قالب ها

دقت در تنظیم قالب ها از مهم ترین عوامل دستیابی به سازه ای بدون انحراف است و باید پیش از هر بتن ریزی کنترل شود.

زمان مناسب قالب برداری

قالب برداری باید زمانی انجام شود که بتن مقاومت کافی برای تحمل وزن خود را داشته باشد تا از ترک یا تغییر شکل جلوگیری شود.

الزامات ایمنی در کارگاه

استفاده از تجهیزات ایمنی، مهاربندی صحیح قالب ها و کنترل مسیرهای حرکت جرثقیل از الزامات اساسی کار با این سیستم است.

مقایسه قالب تونلی با سایر روش های قالب بندی

مقایسه با قالب فلزی مدولار

در حالی که قالب مدولار انعطاف بیشتری در طراحی دارد، قالب تونلی سرعت اجرا و یکپارچگی سازه ای بالاتری ارائه می دهد و برای پروژه های تکرارشونده کارآمدتر است.

مقایسه با سیستم قالب لغزنده

قالب لغزنده بیشتر برای سازه های قائم و پیوسته مانند سیلوها کاربرد دارد، در حالی که قالب تونلی برای ساختمان های چندطبقه با فضاهای داخلی مناسب تر است و کنترل کیفیت بهتری در فضاهای مسکونی فراهم می کند.
