سقف تیرچه بلوک یکی از پرکاربردترین سیستم های سقف در ساختمان سازی ایران است که به دلیل اجرای نسبتا ساده، هزینه مناسب و عملکرد مطلوب، در پروژه های مسکونی، اداری و حتی برخی ساختمان های تجاری مورد استفاده قرار می گیرد. یکی از مهم ترین سوالاتی که هنگام طراحی و اجرای این نوع سقف مطرح می شود، حداکثر دهانه سقف تیرچه بلوک است. انتخاب دهانه مناسب تاثیر مستقیمی بر ایمنی سازه، میزان مصرف مصالح، هزینه اجرا و دوام ساختمان دارد.

اگر دهانه سقف بیش از حد مجاز در نظر گرفته شود، احتمال افزایش خیز، ترک خوردگی، ارتعاش و حتی کاهش ایمنی سازه وجود خواهد داشت. از طرف دیگر، انتخاب دهانه ای کوچک تر از مقدار بهینه نیز باعث افزایش تعداد ستون ها، تیرها و در نتیجه افزایش هزینه های ساخت می شود. به همین دلیل مهندسان سازه همواره تلاش می کنند با رعایت ضوابط آیین نامه ای، مناسب ترین دهانه را برای هر پروژه انتخاب کنند.

در این مقاله با مفهوم دهانه سقف تیرچه بلوک، حداکثر دهانه مجاز، عوامل موثر بر آن، روش های افزایش دهانه و مقایسه این سیستم با سایر انواع سقف آشنا خواهید شد.

انتخاب میلگرد مناسب در کنار رعایت حداکثر دهانه سقف تیرچه بلوک، نقش مهمی در افزایش ایمنی سازه دارد؛ به همین دلیل بررسی قیمت میلگرد پیش از شروع پروژه می تواند به مدیریت بهتر هزینه های ساخت کمک کند.

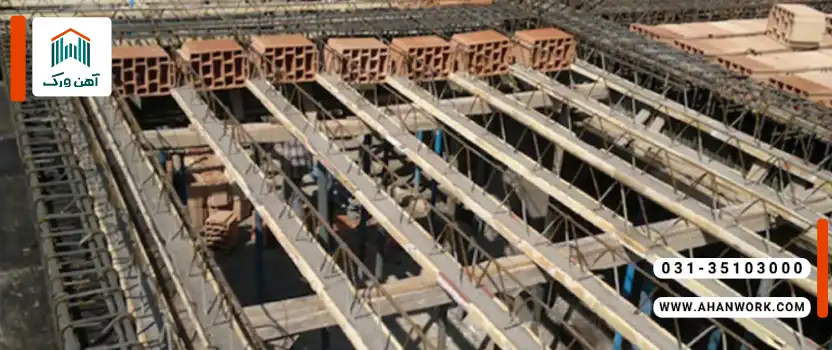

حداکثر دهانه سقف تیرچه بلوک چیست؟

پیش از بررسی اعداد و محدودیت های اجرایی، ابتدا باید بدانیم منظور از دهانه سقف چیست و چرا تعیین مقدار صحیح آن اهمیت زیادی دارد.

منظور از دهانه سقف تیرچه بلوک

دهانه سقف به فاصله بین دو تکیه گاه اصلی گفته می شود که تیرچه ها روی آن قرار می گیرند. این تکیه گاه ها معمولا تیرهای بتنی یا فولادی هستند و بار سقف را به ستون ها و سپس به فونداسیون منتقل می کنند.

هرچه این فاصله بیشتر باشد، نیروهای وارد بر تیرچه افزایش پیدا می کند و طراحی سازه نیز پیچیده تر خواهد شد. بنابراین انتخاب طول مناسب دهانه یکی از مهم ترین مراحل طراحی سقف تیرچه بلوک محسوب می شود.

چرا تعیین حداکثر دهانه اهمیت دارد؟

رعایت حداکثر دهانه مجاز باعث می شود:

• ایمنی ساختمان حفظ شود.
• میزان خیز سقف کنترل شود.
• احتمال ترک خوردگی کاهش یابد.
• لرزش سقف هنگام بهره برداری کمتر شود.
• مصرف مصالح بهینه شود.
• عمر مفید ساختمان افزایش پیدا کند.

در مقابل، افزایش غیر اصولی دهانه می تواند باعث تحمیل هزینه های سنگین برای مقاوم سازی یا حتی تخریب بخشی از سازه شود.

تفاوت دهانه مفید و دهانه آزاد

در طراحی سازه معمولا دو اصطلاح دهانه آزاد و دهانه مفید استفاده می شود.

دهانه آزاد فاصله خالص بین دو تکیه گاه است، در حالی که دهانه مفید فاصله ای است که در محاسبات سازه مورد استفاده قرار می گیرد و با توجه به محل تکیه گاه ها تعیین می شود.

در بسیاری از پروژه ها این دو مقدار اختلاف کمی دارند، اما در طراحی سازه همین اختلاف جزئی می تواند بر نتایج محاسبات تاثیرگذار باشد.

حداکثر دهانه مجاز سقف تیرچه بلوک بر اساس ضوابط

حداکثر دهانه مجاز به نوع تیرچه، کیفیت مصالح، ضخامت سقف و طراحی سازه بستگی دارد. با این حال آیین نامه ها محدوده هایی را به عنوان مقادیر متداول معرفی کرده اند.

حداکثر دهانه تیرچه بلوک با تیرچه بتنی

در اغلب پروژه های ساختمانی، تیرچه بتنی برای دهانه هایی بین 3 تا 7 متر عملکرد مناسبی دارد.

در شرایط معمول، حداکثر دهانه اقتصادی تیرچه بتنی حدود 7 متر در نظر گرفته می شود. در برخی پروژه های خاص و با طراحی ویژه ممکن است این مقدار اندکی افزایش یابد، اما انجام این کار نیازمند محاسبات دقیق مهندسی است.

حداکثر دهانه تیرچه بلوک با تیرچه کرومیت

تیرچه کرومیت به دلیل استفاده از اعضای فولادی، مقاومت بیشتری نسبت به تیرچه بتنی دارد و امکان اجرای دهانه های بلندتر را فراهم می کند.

در بسیاری از پروژه ها دهانه هایی بین 8 تا 12 متر با تیرچه کرومیت قابل اجرا هستند، البته این موضوع کاملا وابسته به طراحی سازه، نوع بارگذاری و مشخصات تیرچه خواهد بود.

به همین دلیل نمی توان تنها بر اساس نوع تیرچه، یک عدد ثابت برای تمام پروژه ها اعلام کرد.

محدودیت های آیین نامه ای در طراحی دهانه

آیین نامه های ساختمانی تنها به طول دهانه توجه نمی کنند، بلکه موارد زیر نیز باید همزمان کنترل شوند:

• میزان خیز مجاز سقف
• ظرفیت باربری تیرچه
• مقاومت بتن
• مقاومت میلگردها
• شرایط بهره برداری ساختمان
• نوع کاربری ساختمان
• بارهای زنده و مرده
• الزامات لرزه ای

به همین دلیل تعیین دهانه تنها با مشاهده نقشه معماری امکان پذیر نیست و باید توسط مهندس محاسب انجام شود.

هنگام طراحی و اجرای سقف تیرچه بلوک، علاوه بر انتخاب سیستم مناسب، اطلاع از قیمت آهن نیز برای برآورد دقیق هزینه تیرها و سایر مقاطع فولادی مورد استفاده در ساختمان اهمیت زیادی دارد.

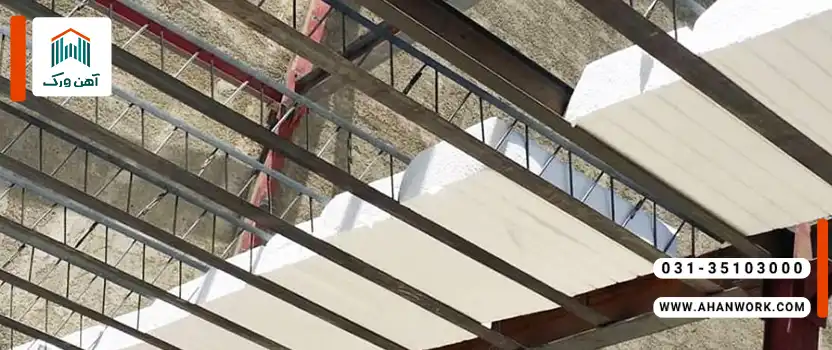

چه عواملی بر حداکثر دهانه سقف تیرچه بلوک تاثیر می گذارند؟

عوامل متعددی می توانند باعث افزایش یا کاهش دهانه قابل اجرا شوند.

نوع تیرچه (بتنی یا فولادی)

اصلی ترین عامل، نوع تیرچه است.

تیرچه های بتنی برای دهانه های متوسط مناسب هستند، در حالی که تیرچه های کرومیت به دلیل مقاومت بالاتر، امکان اجرای دهانه های بزرگ تر را فراهم می کنند.

انتخاب نوع تیرچه باید با توجه به شرایط پروژه، بودجه و محاسبات سازه انجام شود.

ارتفاع تیرچه و ضخامت سقف

هرچه ارتفاع تیرچه بیشتر باشد، مقاومت خمشی آن نیز افزایش پیدا می کند.

افزایش ضخامت سقف نیز می تواند تا حدی باعث بهبود عملکرد سازه شود، اما این کار وزن مرده ساختمان را افزایش می دهد و باید با دقت انجام شود.

نوع بلوک (سفالی، سیمانی یا پلی استایرن)

نوع بلوک بیشتر بر وزن سقف تاثیر دارد.

بلوک های پلی استایرن وزن بسیار کمتری نسبت به بلوک های سیمانی دارند و باعث کاهش بار مرده ساختمان می شوند. این موضوع در برخی پروژه ها امکان طراحی اقتصادی تر دهانه های بزرگ تر را فراهم می کند.

بلوک های سفالی نیز عملکرد مناسبی دارند اما نسبت به پلی استایرن وزن بیشتری ایجاد می کنند.

میزان بار مرده و بار زنده ساختمان

هرچه بار وارد بر سقف بیشتر باشد، دهانه قابل اجرا کاهش پیدا می کند.

برای مثال ساختمان های صنعتی یا انبارها به دلیل تحمل بارهای سنگین معمولا نیازمند طراحی متفاوتی نسبت به ساختمان های مسکونی هستند.

بار تجهیزات، دیوارها، کف سازی، تاسیسات و حتی نوع پوشش کف همگی در محاسبات موثر هستند.

تعداد طبقات و نوع کاربری ساختمان

در ساختمان های بلند مرتبه، نیروهای وارد بر اعضای سازه بیشتر می شود و ممکن است محدودیت هایی برای افزایش دهانه وجود داشته باشد.

همچنین کاربری ساختمان اهمیت زیادی دارد. یک ساختمان اداری، بیمارستان یا مرکز تجاری معمولا بارگذاری متفاوتی نسبت به یک ساختمان مسکونی دارد و همین موضوع بر انتخاب دهانه تاثیر می گذارد.

کیفیت بتن و میلگرد مصرفی

استفاده از بتن استاندارد و میلگرد با کیفیت، نقش مهمی در افزایش مقاومت سقف دارد.

در صورتی که مصالح مطابق استانداردهای ملی انتخاب شوند، عملکرد سقف بهبود پیدا می کند و امکان دستیابی به ظرفیت طراحی مورد انتظار فراهم خواهد شد.

البته حتی با استفاده از بهترین مصالح نیز افزایش دهانه بدون انجام محاسبات مهندسی مجاز نیست.

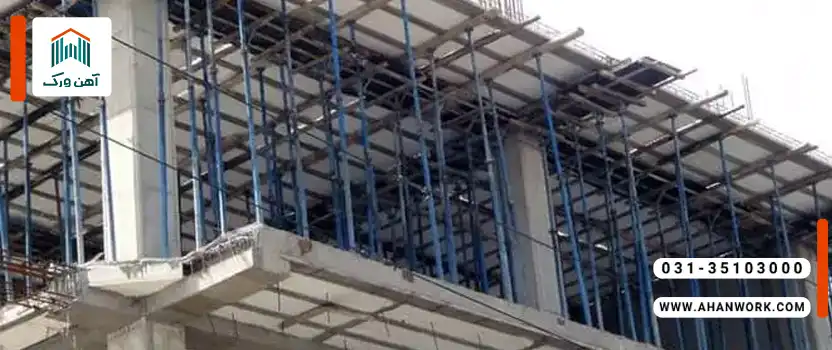

جدول حداکثر دهانه سقف تیرچه بلوک در شرایط مختلف

اگرچه تعیین دقیق حداکثر دهانه سقف تنها با انجام محاسبات سازه ای امکان پذیر است، اما در بسیاری از پروژه های ساختمانی از مقادیر متداول و تجربی نیز برای برآورد اولیه استفاده می شود. این مقادیر باید صرفا به عنوان راهنمای اولیه در نظر گرفته شوند و جایگزین طراحی مهندسی نیستند.

نوع سقف	دهانه متداول	حداکثر دهانه تقریبی
تیرچه بتنی	3 تا 6 متر	حدود 7 متر
تیرچه کرومیت	5 تا 8 متر	حدود 10 تا 12 متر
سقف تیرچه بلوک با طراحی ویژه	متغیر	طبق محاسبات مهندس سازه

این اعداد ممکن است با توجه به نوع تیرچه، مقاومت بتن، کیفیت اجرا، نوع کاربری ساختمان و بارگذاری تغییر کنند.

دهانه مناسب برای ساختمان های مسکونی

در ساختمان های مسکونی معمولا دهانه هایی بین 4 تا 6 متر بهترین عملکرد را دارند. این محدوده علاوه بر تامین مقاومت کافی، از نظر اقتصادی نیز مقرون به صرفه است و باعث کاهش مصرف فولاد و بتن می شود.

در پروژه های ویلایی یا آپارتمان های کوچک نیز اغلب همین بازه انتخاب می شود، زیرا ضمن حفظ ایمنی، اجرای سقف را نیز ساده تر می کند.

دهانه مناسب برای ساختمان های اداری و تجاری

ساختمان های اداری و تجاری معمولا به فضاهای بازتر و تعداد ستون کمتر نیاز دارند. به همین دلیل در بسیاری از این پروژه ها از تیرچه کرومیت یا سیستم های سقف با دهانه بلند استفاده می شود.

البته افزایش دهانه در این ساختمان ها تنها زمانی امکان پذیر است که بارگذاری، نوع سازه و ابعاد تیرها به دقت بررسی شده باشند.

مقایسه دهانه های رایج در پروژه های ساختمانی

در پروژه های کوچک، دهانه های 4 تا 5 متری رایج ترین انتخاب هستند.

در ساختمان های چند طبقه، دهانه های 5 تا 6 متر عملکرد بسیار مناسبی دارند و معمولا از نظر اقتصادی نیز بهترین گزینه محسوب می شوند.

برای پروژه هایی که نیاز به فضاهای بدون ستون دارند، دهانه های 8 متر به بالا با استفاده از تیرچه کرومیت یا سایر سیستم های سقف طراحی می شوند.

آیا می توان دهانه سقف تیرچه بلوک را افزایش داد؟

در برخی پروژه ها معمار یا کارفرما تمایل دارد فضای داخلی بدون ستون های اضافی باشد. در چنین شرایطی می توان با رعایت اصول مهندسی، دهانه سقف را افزایش داد.

استفاده از تیرچه با ارتفاع بیشتر

یکی از رایج ترین روش ها، افزایش ارتفاع تیرچه است.

هرچه ارتفاع تیرچه بیشتر باشد، ظرفیت تحمل لنگر خمشی نیز افزایش پیدا می کند و امکان اجرای دهانه های بزرگ تر فراهم می شود.

البته افزایش ارتفاع تیرچه باعث افزایش ضخامت سقف نیز خواهد شد و باید تاثیر آن بر وزن سازه بررسی شود.

اجرای تیر میانی

در بسیاری از پروژه ها اجرای یک تیر میانی اقتصادی تر از استفاده از تیرچه های بسیار مقاوم است.

این تیر باعث تقسیم دهانه به دو بخش کوچک تر شده و بار وارد بر تیرچه ها را کاهش می دهد. در نتیجه سقف با ایمنی بیشتری اجرا خواهد شد.

استفاده از تیرچه کرومیت

در پروژه هایی که محدودیت معماری وجود دارد، تیرچه کرومیت یکی از بهترین گزینه ها محسوب می شود.

این نوع تیرچه علاوه بر امکان اجرای دهانه های بلندتر، نیاز کمتری به شمع بندی دارد و سرعت اجرای پروژه را نیز افزایش می دهد.

طراحی اختصاصی توسط مهندس سازه

مطمئن ترین راه برای افزایش دهانه، انجام طراحی اختصاصی است.

مهندس سازه با بررسی تمام عوامل از جمله بارگذاری، مقاومت مصالح، ابعاد تیرها، نوع سقف و شرایط لرزه ای، مناسب ترین طراحی را ارائه می دهد.

هرگونه افزایش دهانه بدون محاسبات سازه ای می تواند ایمنی کل ساختمان را تحت تاثیر قرار دهد.

مزایا و معایب اجرای سقف تیرچه بلوک با دهانه های بلند

اجرای دهانه های بزرگ همیشه مزایا و معایب خاص خود را دارد و تصمیم گیری درباره آن باید با بررسی همه جوانب انجام شود.

مزایای کاهش تعداد ستون ها

یکی از مهم ترین مزایای افزایش دهانه، کاهش تعداد ستون ها است.

حذف ستون های اضافی باعث می شود:

• فضای داخلی بزرگ تر شود.
• آزادی بیشتری در طراحی معماری ایجاد شود.
• چیدمان داخلی آسان تر باشد.
• ارزش تجاری برخی ساختمان ها افزایش پیدا کند.

این موضوع به ویژه در فروشگاه ها، سالن های اجتماعات و ساختمان های اداری اهمیت زیادی دارد.

چالش های اجرایی و افزایش هزینه

هرچه دهانه بزرگ تر باشد، هزینه اجرای سقف نیز افزایش پیدا می کند.

دلایل این موضوع عبارت اند از:

• مصرف بیشتر فولاد
• نیاز به تیرچه مقاوم تر
• افزایش حجم بتن
• افزایش ابعاد تیرها
• پیچیده تر شدن طراحی سازه
• نیاز به کنترل دقیق تر کیفیت اجرا

بنابراین همیشه بزرگ ترین دهانه، اقتصادی ترین گزینه نیست.

تاثیر بر خیز و ارتعاش سقف

یکی از مهم ترین مشکلات دهانه های بلند، افزایش خیز سقف است.

اگر طراحی به درستی انجام نشود، ممکن است سقف در طول زمان دچار افتادگی شود یا هنگام حرکت افراد، لرزش قابل توجهی ایجاد کند.

کنترل خیز و ارتعاش یکی از مهم ترین بخش های طراحی سقف های با دهانه بلند محسوب می شود.

مقایسه حداکثر دهانه سقف تیرچه بلوک با سایر سقف ها

هر سیستم سقف دارای ویژگی های خاص خود است و انتخاب مناسب ترین گزینه به نوع پروژه بستگی دارد.

سقف تیرچه بلوک و دال بتنی

دال بتنی معمولا برای دهانه های بزرگ تر عملکرد بهتری دارد و مقاومت بالاتری در برابر بارهای سنگین از خود نشان می دهد.

در مقابل، سقف تیرچه بلوک سبک تر بوده و اجرای سریع تر و هزینه کمتری دارد.

سقف تیرچه بلوک و وافل

سقف وافل یکی از بهترین گزینه ها برای دهانه های بلند محسوب می شود.

این سیستم می تواند دهانه هایی بسیار بزرگ تر از سقف تیرچه بلوک را پوشش دهد و در پروژه های بزرگ، مراکز تجاری و ساختمان های لوکس کاربرد فراوانی دارد.

البته هزینه اجرای آن نیز بیشتر است.

سقف تیرچه بلوک و کامپوزیت

سقف کامپوزیت به دلیل استفاده از تیرهای فولادی، امکان اجرای دهانه های بلندتری نسبت به سقف تیرچه بلوک دارد.

این سیستم بیشتر در ساختمان های اسکلت فلزی مورد استفاده قرار می گیرد و سرعت اجرای بالایی دارد.

سقف تیرچه بلوک و یوبوت

سقف یوبوت یکی از سیستم های نوین ساختمانی است که برای اجرای دهانه های بسیار بزرگ طراحی شده است.

این نوع سقف ضمن کاهش وزن سازه، امکان حذف تعداد زیادی از ستون ها را فراهم می کند، اما هزینه اجرای آن نسبت به سقف تیرچه بلوک بیشتر است.

اشتباهات رایج در انتخاب دهانه سقف تیرچه بلوک

انتخاب دهانه مناسب تنها به سلیقه کارفرما یا معمار بستگی ندارد، بلکه باید بر اساس محاسبات دقیق سازه ای انجام شود. متاسفانه در برخی پروژه ها به دلیل کاهش هزینه های طراحی یا اجرای غیر اصولی، اشتباهاتی رخ می دهد که می تواند ایمنی و دوام ساختمان را تحت تاثیر قرار دهد. آشنایی با این اشتباهات به مهندسان، مجریان و کارفرمایان کمک می کند تا از بروز مشکلات جدی در آینده جلوگیری کنند.

افزایش دهانه بدون محاسبات سازه ای

یکی از رایج ترین اشتباهات، افزایش دهانه تنها برای ایجاد فضای بازتر است. برخی تصور می کنند با استفاده از تیرچه های مقاوم تر می توان بدون محدودیت، دهانه سقف را افزایش داد؛ در حالی که این کار بدون بررسی دقیق بارگذاری، مقاومت مصالح و شرایط سازه می تواند باعث افزایش خیز، ایجاد ترک در سقف و حتی کاهش ایمنی ساختمان شود.

هرگونه تغییر در طول دهانه باید توسط مهندس محاسب بررسی و تایید شود تا عملکرد سازه در برابر بارهای ثقلی و نیروهای جانبی مانند زلزله دچار مشکل نشود.

انتخاب تیرچه نامناسب

استفاده از تیرچه ای که متناسب با دهانه و نوع کاربری ساختمان نباشد، یکی دیگر از اشتباهات متداول است. برای مثال، استفاده از تیرچه بتنی در دهانه هایی که به تیرچه کرومیت یا سیستم های مقاوم تر نیاز دارند، می تواند باعث کاهش ظرفیت باربری سقف شود.

همچنین انتخاب تیرچه با ارتفاع یا آرماتور نامناسب، عملکرد سقف را تحت تاثیر قرار می دهد و ممکن است هزینه های تعمیر و مقاوم سازی را در آینده افزایش دهد.

بی توجهی به بارگذاری واقعی ساختمان

در طراحی سقف باید تمام بارهای مرده و بارهای زنده به طور دقیق در نظر گرفته شوند. گاهی تنها وزن سقف محاسبه می شود و عواملی مانند دیوارهای داخلی، تجهیزات تاسیساتی، کف سازی، مخازن آب یا تغییر کاربری ساختمان نادیده گرفته می شوند.

این موضوع باعث می شود ظرفیت واقعی سقف کمتر از میزان مورد نیاز باشد و در طول زمان مشکلاتی مانند ترک خوردگی یا تغییر شکل سقف به وجود آید.

اجرای غیر اصولی سقف

حتی اگر طراحی سقف کاملا صحیح باشد، اجرای نامناسب می تواند تمام محاسبات را بی اثر کند. برخی از مهم ترین خطاهای اجرایی عبارت اند از:

• شمع بندی نامناسب یا زود برداشتن شمع ها
• بتن ریزی غیراصولی
• استفاده از بتن با مقاومت پایین
• رعایت نکردن فاصله استاندارد تیرچه ها
• ویبره نامناسب بتن
• استفاده از میلگرد یا بلوک غیر استاندارد

کنترل کیفیت اجرا به اندازه طراحی اهمیت دارد و باید توسط افراد متخصص انجام شود.

نکات مهم برای طراحی و اجرای سقف تیرچه بلوک با دهانه های بزرگ

اجرای سقف با دهانه های بزرگ نیازمند دقت بیشتری نسبت به دهانه های معمولی است. رعایت چند نکته کلیدی می تواند باعث افزایش ایمنی، دوام و عملکرد مناسب سازه شود.

رعایت استانداردها و آیین نامه ها

تمام مراحل طراحی و اجرای سقف باید مطابق با ضوابط آیین نامه های ملی ساختمان و استانداردهای معتبر انجام شود. این ضوابط بر اساس نتایج مطالعات مهندسی تدوین شده اند و رعایت آن ها از بروز بسیاری از مشکلات سازه ای جلوگیری می کند.

همچنین در پروژه های خاص ممکن است استفاده از نرم افزارهای تخصصی تحلیل سازه برای بررسی عملکرد سقف ضروری باشد.

کنترل کیفیت مصالح

کیفیت مصالح تاثیر مستقیمی بر مقاومت و طول عمر سقف دارد. بتن، میلگرد، تیرچه و بلوک باید از تولیدکنندگان معتبر تهیه شوند و مشخصات آن ها با نقشه های اجرایی مطابقت داشته باشد.

پیش از استفاده از مصالح نیز انجام آزمایش های لازم مانند آزمایش مقاومت بتن و کنترل مشخصات میلگرد، نقش مهمی در افزایش کیفیت پروژه دارد.

نظارت مهندس محاسب و ناظر

حضور مستمر مهندس محاسب و مهندس ناظر در مراحل مختلف اجرا، احتمال بروز خطا را به حداقل می رساند. هرگونه تغییر در ابعاد تیرچه، دهانه، نوع مصالح یا جزئیات اجرایی باید با تایید مهندس مسئول انجام شود.

این نظارت باعث می شود اجرای پروژه مطابق نقشه های سازه ای پیش برود و از ایجاد هزینه های اضافی در آینده جلوگیری شود.

اهمیت اجرای صحیح بتن ریزی و شمع بندی

بتن ریزی صحیح یکی از مهم ترین مراحل اجرای سقف تیرچه بلوک است. بتن باید با طرح اختلاط مناسب تهیه شده و به صورت یکنواخت در تمام سطح سقف پخش شود. همچنین ویبره مناسب بتن باعث حذف حباب های هوا و افزایش مقاومت نهایی آن خواهد شد.

شمع بندی نیز باید مطابق دستورالعمل های اجرایی انجام شود و تا زمانی که بتن به مقاومت کافی نرسیده است، شمع ها نباید برداشته شوند. برداشتن زودهنگام شمع ها می تواند باعث ایجاد خیز دائمی یا ترک در سقف شود.

جمع بندی

حداکثر دهانه سقف تیرچه بلوک یکی از مهم ترین پارامترهای طراحی سازه است که بر ایمنی، دوام، هزینه اجرا و عملکرد نهایی ساختمان تاثیر مستقیم دارد. اگرچه به طور معمول تیرچه های بتنی برای دهانه هایی تا حدود 7 متر و تیرچه های کرومیت برای دهانه های بزرگ تر مورد استفاده قرار می گیرند، اما هیچ عدد ثابتی برای همه پروژه ها وجود ندارد و تعیین دهانه مناسب باید بر اساس محاسبات مهندسی، نوع کاربری ساختمان، میزان بارگذاری، کیفیت مصالح و ضوابط آیین نامه ای انجام شود.

در پروژه هایی که نیاز به دهانه های بلند وجود دارد، استفاده از تیرچه مناسب، اجرای تیر میانی یا طراحی اختصاصی توسط مهندس سازه می تواند راهکار مناسبی باشد. رعایت استانداردها، استفاده از مصالح باکیفیت و اجرای صحیح نیز نقش مهمی در افزایش ایمنی و عمر مفید سقف خواهند داشت.
