در هر سازه بتنی، اتصالات همان نقاطی هستند که سرنوشت پایداری کل سیستم سازه ای در آن ها رقم می خورد. اگر اعضای سازه را به اجزای یک بدن تشبیه کنیم، اتصالات نقش مفاصل را دارند؛ نقاطی که انتقال نیرو، تغییرشکل و هماهنگی رفتاری سازه در آن ها رخ می دهد. در شرایط بارگذاری شدید به ویژه زلزله، تمرکز تنش ها در همین نواحی اتفاق می افتد و اگر طراحی یا اجرای آن ها به درستی انجام نشده باشد، حتی مقاوم ترین اعضا نیز نمی توانند از بروز خرابی جلوگیری کنند. به همین دلیل در مهندسی سازه مدرن، کیفیت و عملکرد اتصال نه یک جزئیات اجرایی ساده، بلکه یکی از پارامترهای کلیدی در ارزیابی ایمنی محسوب می شود.

نوسانات قیمت آهن می تواند به طور مستقیم بر انتخاب روش مقاوم سازی اتصالات بتنی تأثیر بگذارد، زیرا هزینه مصالح بخش مهمی از برآورد اقتصادی پروژه است.

دلایل نیاز به مقاوم سازی

بسیاری از ساختمان های موجود، مطابق آیین نامه های قدیمی یا با کیفیت اجرایی پایین ساخته شده اند و با استانداردهای لرزه ای امروز فاصله دارند. تغییر کاربری سازه، افزایش بارهای بهره برداری، وقوع آسیب های ناشی از خوردگی یا زلزله های گذشته و حتی اشتباهات طراحی، همگی عواملی هستند که باعث می شوند ظرفیت واقعی اتصالات کاهش یابد. مقاوم سازی در این شرایط نه تنها یک اقدام اصلاحی، بلکه راهکاری اقتصادی برای افزایش عمر مفید سازه و کاهش ریسک های جانی و مالی است.

انواع اتصالات بتنی و نقاط ضعف آن ها

اتصالات تیر به ستون

اتصال تیر به ستون حساس ترین گره سازه ای در قاب های بتنی محسوب می شود؛ جایی که لنگرها و نیروهای برشی به صورت هم زمان منتقل می شوند. ضعف در جزئیات آرماتورگذاری، طول مهاری ناکافی یا نبود خاموت های محصورکننده کافی، می تواند باعث ایجاد شکست برشی ترد شود. این نوع خرابی معمولاً بدون هشدار قبلی رخ می دهد و به همین دلیل یکی از مهم ترین اهداف مقاوم سازی، افزایش شکل پذیری و ظرفیت برشی این اتصالات است.

اتصالات ستون به فونداسیون

اتصال ستون به پی وظیفه انتقال بارهای محوری و لنگرهای واژگونی به خاک را بر عهده دارد. ضعف در صفحه ستون، طول مهاری میلگردها یا کیفیت بتن پی، می تواند باعث گسیختگی در پایه سازه شود؛ حالتی که معمولاً با نشست موضعی یا ترک های قطری در پای ستون همراه است. در پروژه های مقاوم سازی، این ناحیه اغلب نیازمند تقویت موضعی یا افزایش سطح تماس و مهار مکانیکی است.

اتصالات پیش ساخته

در سازه های پیش ساخته، کیفیت اتصال تعیین کننده عملکرد یکپارچه کل سیستم است. اتصالات خشک یا نیمه خشک اگر به درستی طراحی و اجرا نشوند، می توانند موجب کاهش سختی جانبی و افزایش تغییرمکان ها شوند. ضعف در گروت ریزی، خطا در مونتاژ یا عدم تطابق قطعات از جمله مشکلات رایج در این نوع سازه هاست که نیاز به بررسی و مقاوم سازی هدفمند دارد.

در بسیاری از پروژه های تقویت سازه، بررسی دقیق قیمت میلگرد به مهندسان کمک می کند تا بین روش هایی مانند کاشت میلگرد یا ژاکت بتنی تصمیم بهینه تری بگیرند.

روش های سنتی مقاوم سازی اتصالات بتنی

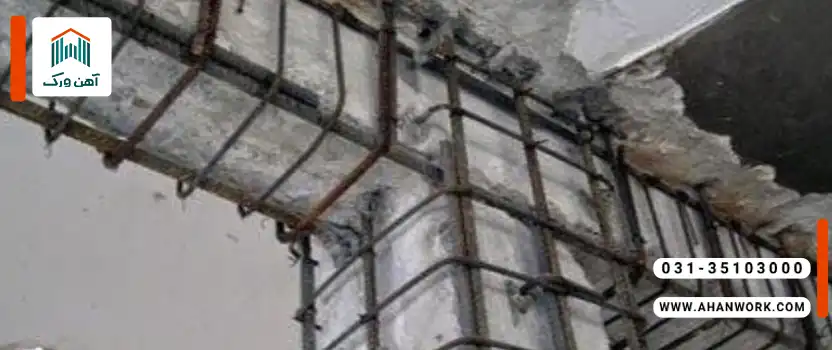

ژاکت بتنی

ژاکت بتنی یکی از روش های کلاسیک و پرکاربرد است که با افزایش ابعاد مقطع و اضافه کردن آرماتورهای جدید، ظرفیت باربری و محصورشدگی بتن را افزایش می دهد. این روش اگرچه از نظر سازه ای بسیار مؤثر است، اما وزن سازه را افزایش داده و فضای معماری را کاهش می دهد. با این حال در پروژه هایی که امکان ایجاد تغییرات حجمی وجود دارد، همچنان گزینه ای مطمئن و قابل اعتماد محسوب می شود.

ژاکت فولادی

در این روش با نصب ورق ها یا پروفیل های فولادی پیرامون عضو، مقاومت فشاری و برشی افزایش می یابد. مزیت اصلی آن سرعت اجرا و افزایش قابل توجه شکل پذیری است. با این حال نیاز به محافظت در برابر خوردگی و دقت بالای اجرایی، از چالش های مهم آن به شمار می رود.

اضافه کردن ورق های فولادی

تقویت موضعی اتصال با ورق های فولادی، روشی است که بیشتر برای افزایش ظرفیت برشی یا خمشی در ناحیه اتصال استفاده می شود. این روش نسبت به ژاکت کامل کم حجم تر است و در پروژه های بهسازی محدود کاربرد زیادی دارد، به ویژه زمانی که هدف، تقویت یک گره بحرانی بدون تغییر گسترده در سازه باشد.

روش های نوین مقاوم سازی اتصالات بتنی

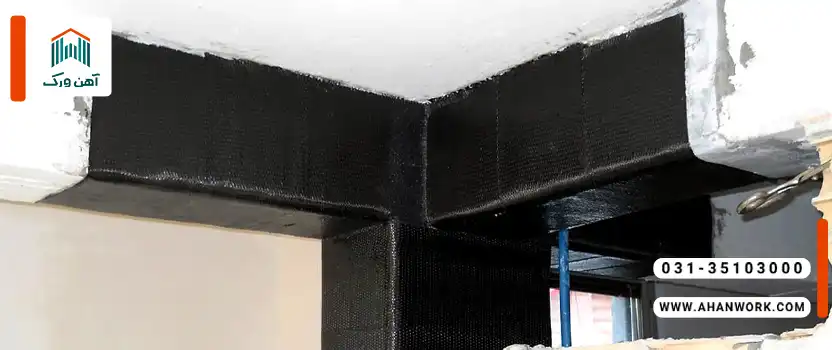

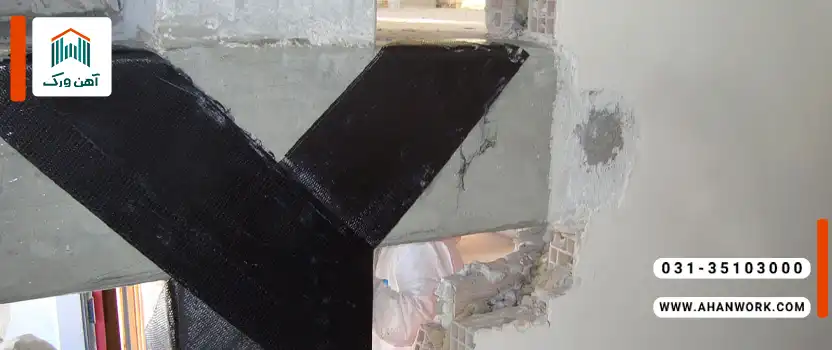

استفاده از الیاف FRP

کامپوزیت های FRP به دلیل وزن کم، مقاومت بالا و اجرای سریع، در سال های اخیر به یکی از محبوب ترین روش های مقاوم سازی تبدیل شده اند. این الیاف با ایجاد محصورشدگی و افزایش ظرفیت کششی، رفتار شکل پذیرتری به اتصال می دهند. مهم ترین مزیت آن ها عدم افزایش قابل توجه وزن سازه و حداقل دخالت در معماری است، هرچند حساسیت به شرایط سطح زیرکار و دمای اجرا نیازمند کنترل دقیق است.

کاشت میلگرد و انکر

کاشت میلگرد روشی دقیق برای ایجاد پیوستگی سازه ای جدید با بتن موجود است. با استفاده از چسب های اپوکسی یا گروت های خاص، می توان میلگردهای جدید را در محل های مورد نیاز نصب کرد و ظرفیت اتصال را به طور هدفمند افزایش داد. این روش در تقویت اتصالات تیر به ستون و اتصال تجهیزات به سازه بسیار کاربردی است.

تزریق رزین و گروت

در اتصالاتی که دچار ترک یا حفره شده اند، تزریق مواد پلیمری یا گروت های سیمانی می تواند یکپارچگی و سختی اولیه را بازیابی کند. این روش بیشتر جنبه ترمیمی دارد، اما در بسیاری از موارد به عنوان مرحله تکمیلی سایر روش های مقاوم سازی نیز استفاده می شود.

افزایش یا کاهش قیمت تیرآهن نیز در برخی طرح های مقاوم سازی که از المان های فولادی برای تقویت اتصالات استفاده می شود، نقش تعیین کننده ای در مدیریت هزینه ها دارد.

مقایسه روش های مقاوم سازی اتصالات بتنی

مزایا و معایب هر روش

روش های سنتی معمولاً ظرفیت باربری بالایی ایجاد می کنند و رفتار آن ها به خوبی شناخته شده است، اما وزن و زمان اجرای بیشتری دارند. در مقابل، روش های نوین سبک تر و سریع تر هستند و تأثیر کمتری بر بهره برداری ساختمان دارند، ولی نیازمند طراحی دقیق و اجرای تخصصی تر هستند. انتخاب روش مناسب همواره وابسته به شرایط پروژه، سطح عملکرد مورد انتظار و محدودیت های اجرایی است.

هزینه و زمان اجرا

هزینه مقاوم سازی تنها به مصالح محدود نمی شود؛ توقف بهره برداری، دسترسی اجرایی و پیچیدگی جزئیات نیز نقش مهمی دارند. معمولاً روش های FRP و کاشت میلگرد در پروژه های شهری به دلیل سرعت اجرا و کاهش هزینه های جانبی، از نظر اقتصادی مقرون به صرفه تر هستند، در حالی که ژاکت بتنی در پروژه های صنعتی یا زیرساختی گزینه ای اقتصادی تر محسوب می شود.

تاثیر بر عملکرد لرزه ای

هدف اصلی مقاوم سازی اتصالات، افزایش شکل پذیری و جلوگیری از شکست ترد در زلزله است. روش هایی که محصورشدگی و ظرفیت برشی را افزایش می دهند، بیشترین تأثیر را بر بهبود رفتار لرزه ای دارند. مطالعات تجربی نشان داده اند که ترکیب روش ها، مانند کاشت میلگرد به همراه FRP، می تواند عملکرد لرزه ای را به طور قابل توجهی ارتقا دهد.

نکات طراحی و اجرایی اتصالات بتنی

الزامات آیین نامه ای

طراحی مقاوم سازی باید بر اساس آیین نامه های معتبر مانند دستورالعمل های بهسازی لرزه ای انجام شود. تعیین سطح عملکرد، بررسی ظرفیت موجود و تحلیل غیرخطی در پروژه های مهم، از مراحل ضروری پیش از انتخاب روش تقویت است. رعایت این الزامات تضمین می کند که مداخله انجام شده واقعاً منجر به افزایش ایمنی سازه شود.

کنترل کیفیت اجرا

حتی بهترین طرح مقاوم سازی بدون اجرای صحیح نتیجه مطلوبی نخواهد داشت. آماده سازی سطح، کنترل چسبندگی، آزمایش مصالح و نظارت مستمر در حین اجرا، از عواملی هستند که مستقیماً بر عملکرد نهایی تأثیر می گذارند. مستندسازی مراحل اجرا نیز برای ارزیابی های آینده اهمیت زیادی دارد.

خطاهای رایج در مقاوم سازی

یکی از اشتباهات متداول، انتخاب روش صرفاً بر اساس هزینه اولیه بدون توجه به رفتار سازه ای است. عدم توجه به جزئیات اجرایی، آماده سازی ناکافی سطح و نبود نظارت تخصصی نیز می تواند اثربخشی مقاوم سازی را به شدت کاهش دهد. رویکرد صحیح، نگاه سیستمی به سازه و در نظر گرفتن تعامل بین اجزا است.
